液體渦輪流量計選型指南，請查收
液體渦輪流量計是一種廣泛應用于工業領域的流量測量儀表，
其選型需要考慮多方面因素。本指南將從工作原理、關鍵選型參數、
安裝要求、主流型號對比及維護校準等方面提供指導。
一、工作原理與適用介質
液體渦輪流量計屬于?速度式流量計?，通過測量流體中渦輪葉輪的旋轉速度來推算流量。
當流體通過流量計時，推動渦輪旋轉，其轉速與流速成正比，
通過檢測渦輪轉速即可計算出流量值。
適用介質特性：
?粘度范圍?：適用于低粘度介質(
高粘度介質(如重油、糖漿)會導致轉子阻力變大，需改用容積式或科里奧利流量計
?清潔度要求?：只適用于測量清潔度較高的介質，
含顆粒或纖維的介質需加裝過濾器(建議100μm)，否則易磨損軸承
?腐蝕性介質?：需選用316L不銹鋼、哈氏合金或襯氟材質
?溫度范圍?：一般工作溫度-20℃~120℃，特殊型號可達-20℃~150℃
二、關鍵選型參數
1. 介質特性參數
?粘度影響?：當介質粘度超過5-10 cSt時，誤差會明顯增加
?密度與溫度?：影響流量計的K系數，需進行補償
?腐蝕性?：根據介質化學性質選擇合適材質(316L、哈氏合金等)
2. 精度等級
常規精度：±1%R、±0.5%R
高精度型：可達±0.2%R
重復性：短期可達0.05%~0.2%
三、安裝環境要求
1. 管道條件
?直管段要求?：上游至少10D，下游5D(D為管徑)
?安裝方向?：可水平或垂直安裝，垂直安裝時流體方向須向上
?配管要求?：流量計上下游配管內徑應與流量計內徑相同
2. 環境條件
?振動?：應避開強烈震動源，必要時加設管道緊固裝置
?電磁干擾?：遠離大型變壓器、電動機等產生強磁場的設備
?溫度?：避開高溫?zé)嵩春洼椛湓吹闹苯佑绊懀匾獣r采取隔熱措施
3. 輔助設備
?過濾器?：介質含雜質時應在前端安裝過濾器
?切斷閥與旁通管?：前后管道應安裝切斷閥門，并設置旁通管道
?接地?：流量計應可靠接地，防爆型產品不得與強電系統地線共用
四、行業應用案例
1. 石油化工行業
?案例?：某煉油廠柴油(粘度3 cSt)測量選用渦輪流量計，誤差±0.5%；
而潤滑油(粘度45 cSt)改用齒輪流量計
1.?特殊要求?：腐蝕性介質需選用特殊材質，如PTFE襯里渦輪流量計測量鹽酸、硫酸等
2.食品飲料行業
?應用?：液態食品(牛奶、果汁、啤酒)計量，要求衛生級設計(FDA/EC1935認證)

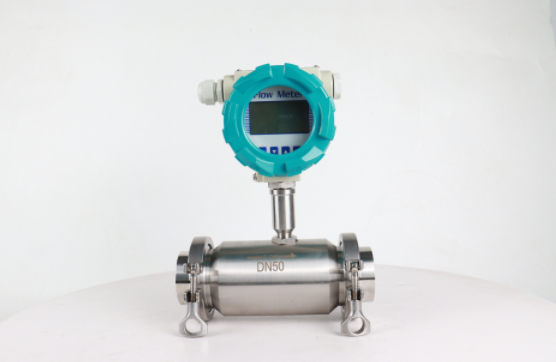

?案例?：歐洲某乳品企業采用Tri-Clamp快拆式渦輪流量計，支持CIP(在線清洗)和SIP(在線滅菌)
3. 水處理行業
?應用?：市政供水與工業用水計量，適用于大流量、低粘度水介質
?案例?：某自來水公司采用IP68防護等級渦輪流量計，長期穩定運行于地下管網監測
五、維護與校準
1. 日常維護
?每月檢查?：過濾器狀態、軸承磨損情況、信號穩定性
?定期維護(6-12個月)?：清潔渦輪葉片，檢查軸承磨損，校準電子部件
2. 校準規范
?標準依據?：需符合GB/T18940-2003及ISO9951:1993等標準
?校準方法?：
靜態容積法/質量法校準
標準表法校準(串聯高精度標準流量計)
干式校準(僅部分型號)
?校準周期?：
新裝儀表：使用前須校準
常規使用：每12個月或大修后校準
關鍵計量點：每6個月
通過綜合考慮以上因素，可以根據具體應用場景選擇合適的液體渦輪流量計，
確保流量測量的準確性和長期穩定性。
